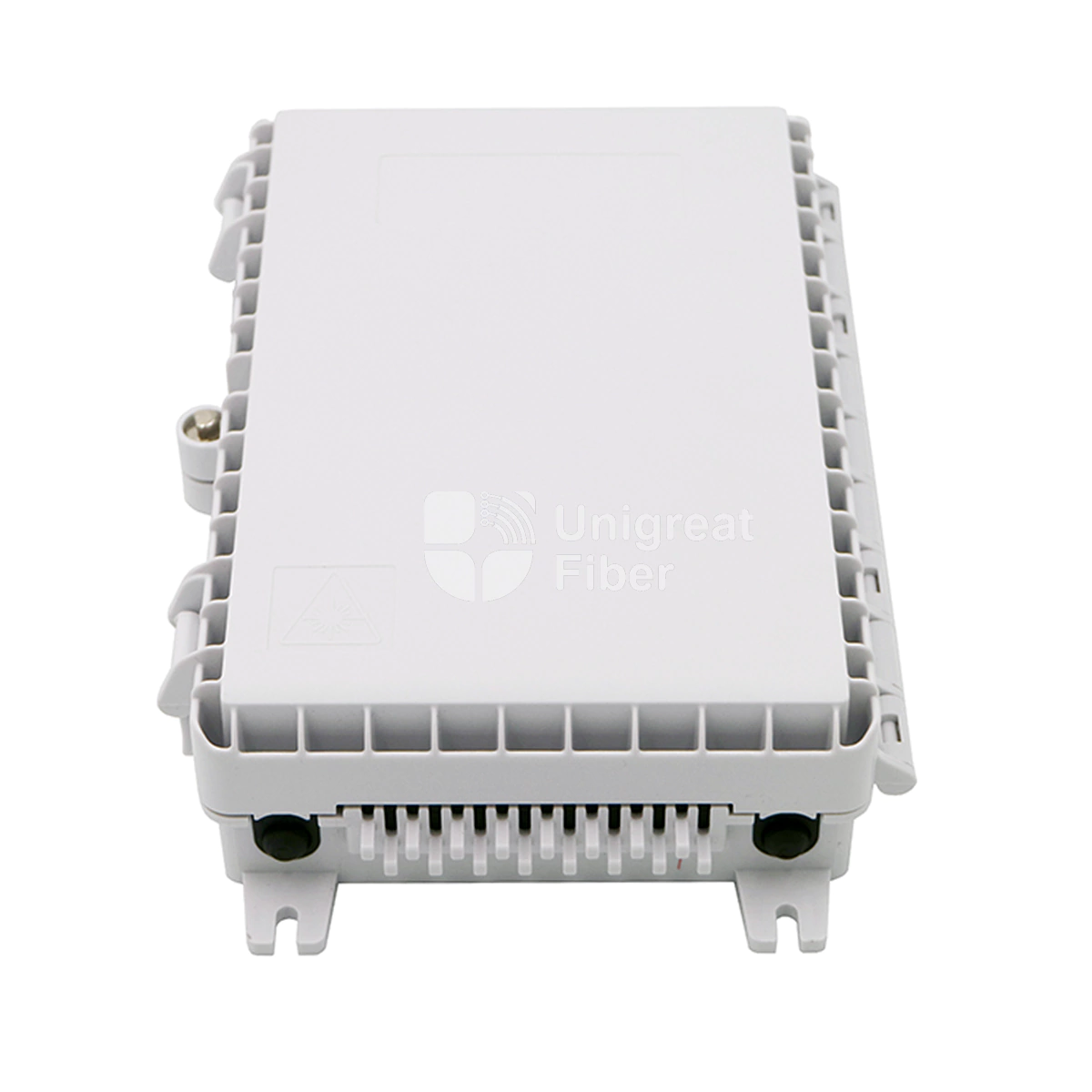

उत्पाद अवलोकन - 16 पोर्ट फाइबर ऑप्टिक स्प्लिटर बॉक्स

16 पोर्ट फाइबर ऑप्टिक स्प्लिटर टर्मिनल बॉक्ससेयूनीग्रेटFTTH/FTTx फ़ाइबर ऑप्टिक नेटवर्क के लिए डिज़ाइन किया गया एक उच्च प्रदर्शन समाधान है। IP54 मौसमरोधी सुरक्षा के साथ टिकाऊ PC+ABS सामग्री से निर्मित, यहफाइबर ऑप्टिक स्प्लिटर बॉक्सएक कॉम्पैक्ट हाउसिंग में फाइबर स्प्लिसिंग, स्प्लिटिंग और केबल प्रबंधन को एकीकृत करता है।

सहायक1×16 या 2×1:8 पीएलसी स्प्लिटर्सस्प्लिटर टर्मिनल बॉक्स टेलीकॉम ऑपरेटरों, आईएसपी और एंटरप्राइज नेटवर्क के लिए लचीले और स्केलेबल फाइबर परिनियोजन को सक्षम बनाता है। यह आवासीय पहुंच, गलियारों के निर्माण, स्मार्ट समुदायों और कैंपस नेटवर्क के लिए आदर्श है, जो कठोर बाहरी परिस्थितियों में भी दीर्घकालिक स्थिर संचालन सुनिश्चित करता है।

फाइबर ऑप्टिक स्प्लिटर टर्मिनल बॉक्स की मुख्य विशेषताएं

कॉम्पैक्ट और मजबूत आवास- टिकाऊ पीसी+एबीएस प्लास्टिक से बना, प्रभाव प्रतिरोधी, यूवी संरक्षित और मौसम प्रतिरोधी।

विभाजक एकीकरण- स्केलेबल एफटीटीएच परिनियोजन के लिए 2×1:8 या 1×1:16 पीएलसी स्प्लिटर्स का समर्थन करता है।

बहुमुखी माउंटिंग- इनडोर और आउटडोर उपयोग के लिए दीवार पर लगे और पोल पर लगे हुए इंस्टॉलेशन विकल्प।

घूमने योग्य एडाप्टर ब्रैकेट- केबल को मोड़ने और रख-रखाव को आसान बनाने के लिए फ्लैंज रहित SC अडैप्टर होल्डर घूमता है।

टूल-निःशुल्क रखरखाव- सुरक्षित लॉक कुंजी के साथ त्वरित पहुंच; फ़ाइबर रूटिंग और भंडारण के लिए संगठित क्षेत्र।

स्वतंत्र कार्यात्मक क्षेत्र- इनकमिंग/आउटगोइंग केबल रूटिंग, स्प्लिसिंग और स्टोरेज के लिए अलग डिब्बे।

फ़ैक्टरी प्रत्यक्ष आपूर्ति- यूनीग्रेट के OEM/ODM समर्थन द्वारा समर्थित, योग्य थोक परियोजनाओं के लिए निःशुल्क नमूने उपलब्ध हैं।

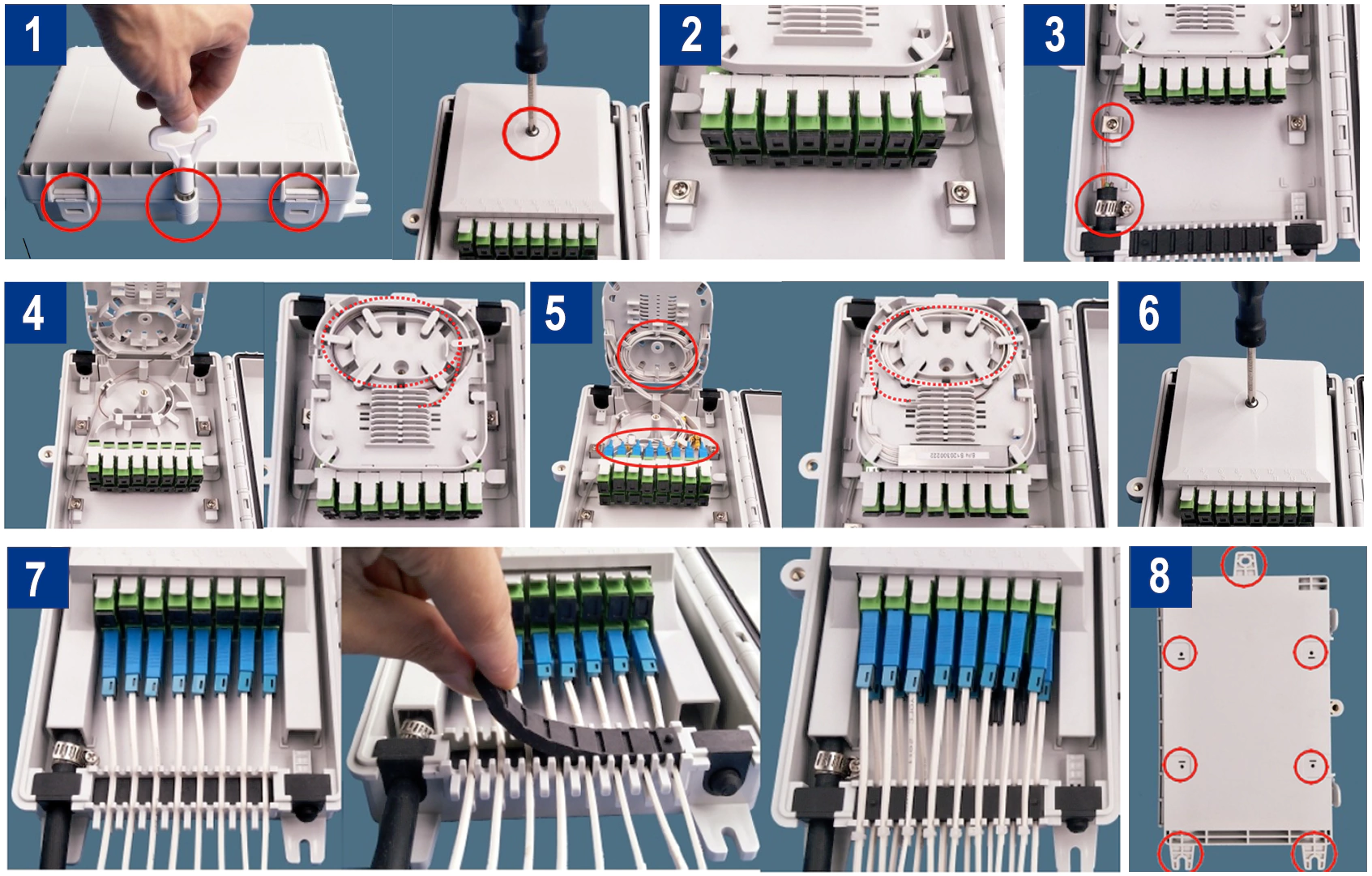

इंस्टालेशन गाइड

16-Port-Optical-Distribution-Box-Installation

1. बॉक्स के दोनों तरफ बकल खोलें। बॉक्स खोलने के लिए विशेष कुंजी का उपयोग करें; आंतरिक कवर को खोलने के लिए एक स्क्रूड्राइवर का उपयोग करें

2. एडॉप्टर रैक में नॉन-इयर एडॉप्टर स्थापित करें।

3. केबल को अलग करें, बाहरी और भीतरी आवरण को हटा दें, ट्यूब को ढीला कर दें, केबल के अंदर तेल भरने वाले पेस्ट को साफ करें और हटा दें, 0.4 ~ 0.8 मीटर नंगे फाइबर की लंबाई और 30-50 मिमी स्टील कोर छोड़ दें; इनलेट के सीलिंग रबर के माध्यम से केबल को पारित करने के बाद, इसे एक नली क्लैंप के साथ लॉक करें और इसे एक प्रबलित कोर के साथ ठीक करें।

4. नंगे फाइबर को एक घुमावदार ट्यूब से सुरक्षित रखें, इसे ट्रे के सामने घुमावदार पहिये के चारों ओर लपेटें, और फाइबर के सिरे को स्प्लिसिंग स्लॉट में ले जाएं।

5. फ्लिप ट्रे के पीछे विशेष स्लॉट में पीएलसी को ठीक करें, आउटगोइंग फाइबर को कॉइल करें और इसे एडाप्टर से कनेक्ट करें; ट्रे के दोनों तरफ पायदान के माध्यम से आने वाले फाइबर को सामने वाले स्लॉट में डालें।

6. दोनों रेशों को जोड़ने के बाद, भीतरी आवरण को बंद कर दें और स्क्रू से लॉक कर दें।

7. एक्सेस केबल पिगटेल: केबल सीलिंग रबर दो परतों से बना होता है। अतिरिक्त के रूप में रबर की ऊपरी परत को हटा दें। सबसे पहले, आउटगोइंग केबलों को निचली परत से बाहर निकालें, उन्हें नायलॉन टाई से ठीक करें; ऊपरी परत को वापस रखें, अन्य आउटगोइंग केबलों को ऊपरी परत से बाहर निकालें, और उन्हें नायलॉन टाई से ठीक करें। ढक्कन बंद करें.

8. निर्धारण: 3 विस्तार स्क्रू के साथ बॉक्स को वांछित स्थान पर ठीक करें। इंस्टॉलेशन पूरा हो गया है (पोल माउंटिंग को ठीक करने के लिए 4 मध्य छेदों के माध्यम से एक विशेष हैंगर की आवश्यकता होती है)।

एफटीटीएच/एफटीटीएक्स के लिए उच्च गुणवत्ता वाला फाइबर ऑप्टिक स्प्लिटर बॉक्स

16 पोर्ट फाइबर ऑप्टिक स्प्लिटर बॉक्सस्प्लिसिंग, समाप्ति, और फाइबर वितरण के लिए एक संपूर्ण {{0}में{{1}एक संलग्नक प्रदान करता है। यह प्रत्यक्ष और शाखा कनेक्शन दोनों का समर्थन करता है, और ऑप्टिकल सिग्नल को कुशलतापूर्वक वितरित करने के लिए फीडर केबल को घरेलू केबल के साथ जोड़ा जा सकता है।

IP54 सुरक्षा के साथ, यहफाइबर ऑप्टिक स्प्लिटर टर्मिनल बॉक्सबाहरी या इनडोर वातावरण में विश्वसनीय प्रदर्शन सुनिश्चित करता है, जिससे यह दूरसंचार और ब्रॉडबैंड एक्सेस नेटवर्क के लिए एक विश्वसनीय समाधान बन जाता है।

फाइबर ऑप्टिक स्प्लिटर टर्मिनल बॉक्स के अनुप्रयोग

फाइबर ऑप्टिक स्प्लिटर बॉक्सव्यापक रूप से उपयोग किया जाता है:

·एफटीटीएच और एफटीटीएक्स एक्सेस टर्मिनल

·फाइबर सिग्नल विभाजन और वितरण

·इनडोर/आउटडोर दूरसंचार और ब्रॉडबैंड परिनियोजन

·आवासीय भवन, अपार्टमेंट और स्मार्ट समुदाय

·दीवार पर लगे हुए या पोल पर लगे हुए फाइबर एक्सेस इंस्टॉलेशन

यूनीग्रेट फाइबर ऑप्टिक स्प्लिटर टर्मिनल बॉक्स क्यों चुनें?

एक प्रोफेशनल के तौर परफाइबर ऑप्टिक स्प्लिटर टर्मिनल बॉक्स निर्माता और आपूर्तिकर्ताचीन में, यूनीग्रेट ऑफर:

·ओईएम/ओडीएम अनुकूलित समाधान

· थोक ऑर्डर छूट के साथ प्रत्यक्ष फ़ैक्टरी मूल्य निर्धारण

·प्रोजेक्ट सत्यापन के लिए नि:शुल्क नमूने

·अंतर्राष्ट्रीय रसद समर्थन के साथ तेजी से वितरण

·सख्त दूरसंचार-ग्रेड गुणवत्ता नियंत्रण

निष्कर्ष

16 पोर्ट फाइबर ऑप्टिक स्प्लिटर टर्मिनल बॉक्सयूनीग्रेट की ओर से एक लागत प्रभावी और विश्वसनीय संलग्नक है जो स्थायित्व, लचीले स्प्लिटर एकीकरण और उपयोगकर्ता के अनुकूल इंस्टॉलेशन को जोड़ता है। चाहे आपको आवश्यकता होफाइबर ऑप्टिक स्प्लिटर बॉक्सएफटीटीएच रोलआउट या अनुकूलित ओईएम समाधानों के लिए, यूनीग्रेट फैक्ट्री प्रत्यक्ष समर्थन के साथ टेलीकॉम {{0}ग्रेड प्रदर्शन प्रदान करता है।

विशेष विवरण

पैरामीटर	विनिर्देश
सामग्री	पीसी+एबीएस
आयाम (एल×डब्ल्यू×एच)	231 मिमी × 152 मिमी × 59 मिमी
अधिकतम क्षमता	16 बंदरगाह एस.सी
वज़न	0.75 किग्रा
अधिकतम विभाजन	1:8 (2 पीसी) / 1:16 (1 पीसी)
रंग	सफ़ेद
ऑप्टिकल फाइबर त्रिज्या	40 मिमी से अधिक या उसके बराबर
स्प्लिस ट्रे अतिरिक्त हानि	0.01 डीबी से कम या इसके बराबर
पार्श्व दबाव प्रतिरोध	2000 N/10 सेमी से अधिक या उसके बराबर
संघात प्रतिरोध	20 एनएम से अधिक या उसके बराबर
सुरक्षा स्तर	आईपी54
